ActiveX в Delphi
Локальные и удаленные серверы
С использованием СОМ клиент не должен беспокоиться о том, где располагается объект, он просто делает вызов интерфейса данного объекта. Технология СОМ обеспечивает все необходимые шаги для того, чтобы сделать этот вызов. Шаги могут отличаться, в зависимости от местонахождения объекта. Объект может находиться в том же процессе, где и клиент, в другом процессе на том же компьютере, где расположен клиент, или на другом компьютере в сети. В зависимости от этого применяются разные типы серверов:
- внутренний сервер (In-process server);
- локальный сервер или сервер вне процесса (Local server, Out-of-process server);
- удаленный сервер (Remote server).
Внутренний сервер - это библиотека DLL, которая запущена в одном процессе вместе с клиентом. Например, элемент управления ActiveX, который внедрен на Web-страницу и просматривается при помощи Internet Explorer или Netscape Navigator. В данном случае элемент управления ActiveX загружен на клиентскую машину и находится в том же процессе, что и обозреватель Web. Приложение-клиент связывается с сервером внутри процесса при помощи прямых вызовов СОМ-интерфейса. На рис. 3.3. представлена схема взаимодействия клиента с внутренним сервером.
Рис. 3.3. Схема взаимодействия клиента с внутренним сервером
Внутренний СОМ-сервер должен экспортировать четыре функции:
function DllRegisterServer: HResult; stdcall;
function DllUnregisterServer: HResult; stdcall;
function DllGetClassObject (const CLSID, IID: TGUID; var Obj): HResult;
stdcall;
function DllCanUnloadNow: HResult; stdcall;
Все вышеперечисленные функции уже реализованы в модуле comserv, их нужно только добавить в описания exports вашего проекта.
Рассмотрим данные функции более подробно:
- DllRegisterServer - применяется для регистрации DLL СОМ-сервера в системном реестре Windows. При регистрации СОМ-класса в системном реестре создается раздел в HKEY_CZASSES_ROOT\CLSID\{XXXXXXXX-XXXX-XXXX-xxxx-xxxxxxxx}, где число, записанное вместо символов х, представляет собой CLSID данного СОМ-класса. Для внутреннего сервера в данном разделе создается дополнительный подраздел inProcserver32. В этом подразделе указывается путь к DLL внутреннего сервера (рис. 3.4).
- DllUnregisterServer - применяется для удаления всех разделов, подразделов и параметров, которые были созданы в системном реестре функцией DllRegisterServer при регистрации DLL СОМ-сервера.
- DllGetclassObject - возвращает фабрику класса для конкретного СОМ-класса.
- DllcanUnloadNow - применяется для определения, можно ли в настоящий момент времени выгрузить DLL СОМ-сервера из памяти. Функция проверяет, есть ли указатели на любой СОМ-объект данной DLL, если есть, то возвращает значение S_FALSE, т. е. DLL выгрузить нельзя. Если ни один СОМ-объект данной DLL не используется, то функция возвращает значение SJTRUE.

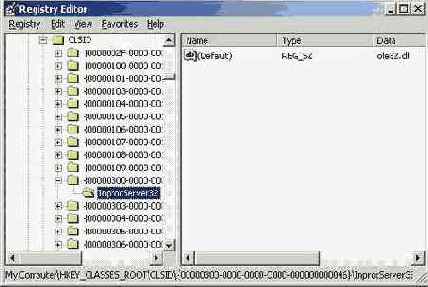

Рис. 3.4. Путь к локальному СОМ-серверу в окне редактора системного реестра
Локальный сервер - это приложение ЕХЕ, которое запущено в другом процессе, но на одном компьютере вместе с клиентом. Например, лист электронной таблицы Microsoft Excel связан с документом Microsoft Word. При этом два разных приложения работают на одном компьютере. Локальные серверы используют СОМ для соединения с клиентом.
Когда клиент и сервер находятся в различных приложениях, а также, когда они находятся на разных компьютерах в сети, СОМ использует внутренний (внутрипроцессный) прокси (In-process proxy) для реализации процедуры удаленного вызова. Прокси располагается в одном процессе вместе с клиентом, поэтому, с точки зрения клиента, вызов интерфейсов осуществляется так же, как и в случае, когда клиент и сер'вер находятся внутри одного процесса. Задача прокси заключается в том, чтобы перехватывать вызовы клиента и перенаправлять их туда, где запущен сервер. Механизм, который позволяет клиенту получать доступ к объектам, расположенным в другом адресном пространстве или на другом компьютере, называется маршалинг (marshaling).
Функции маршалинга:
- принимать указатель интерфейса из процесса сервера и делать указатель прокси в процессе клиента доступным;
- передавать аргументы вызовов интерфейса таким образом, как будто они произошли от клиента и размещать аргументы в процесс удаленного объекта.
Для любого вызова интерфейса клиент помещает аргументы в стек, вызывает необходимую функцию СОМ-объекта через указатель интерфейса. Если вызов объекта произошел не внутри процесса, вызов проходит через прокси. Прокси упаковывает аргументы в пакет маршалинга и передает получившуюся структуру удаленному объекту. Заглушка (stub) объекта распаковывает пакет маршалинга, выбирает аргументы из стека и вызывает необходимую функцию СОМ-объекта.
Таким образом, маршалинг - это процесс упаковки информации, а демаршалинг - процесс распаковки информации.
Тип маршалинга зависит от объектной принадлежности СОМ. Объекты могут использовать стандартный механизм маршалинга, предоставляемый интерфейсом IDispatch. Стандартный маршалинг позволяет устанавливать связь при помощи стандартного системного удаленного вызова процедуры (Remote Procedure Call, RFC).
На рис. 3.5 изображена схема, показывающая методику взаимодействия клиента и сервера в случае, когда приложения работают на одном компьютере, но в разных приложениях.

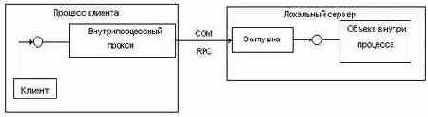

Рис. 3.5. Схема взаимодействия клиента с сервером в разных процессах на одном компьютере
Локальный СОМ-сервер регистрируется в системном реестре Windows так же, как и внутренний СОМ-сервер.
Удаленный сервер - это библиотека DLL или иное приложение, запущенное на другом компьютере. То есть клиент и сервер работают на разных компьютерах в сети. Например, приложение базы данных, написанное с помощью Delphi, соединяется с сервером на другом компьютере в сети. Удаленный сервер использует распределенные СОМ-интерфейсы (Distributed COM, DCOM) для связи с клиентом.
Удаленный сервер работает также с помощью прокси. Различие в работе между локальным и удаленным сервером заключается в типе используемой межпроцессной связи. В случае локального сервера - это СОМ, а в случае удаленного сервера - DCOM. Схема взаимодействия клиента и удаленного сервера показана на рис. 3.6.

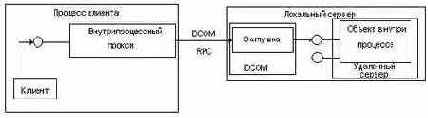

Рис. 3.6. Схема взаимодействия клиента с сервером на разных компьютерах
